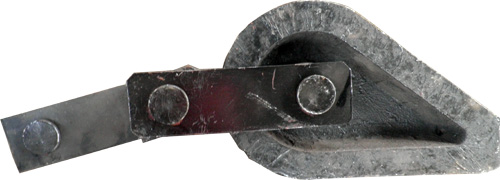

| 尾绳悬挂装置 |
1、WY型基本参数
|
参数
|
WY60
|
WY80
|
WY110
|
WY150
|
|
设计破坏载荷/KN
|
588.4
|
784.5
|
1087.7
|
1471
|
|
允许工作载荷/KN（提物料）
|
58.8
|
78.4
|
107.8
|
147.1
|
|
允许工作载荷/KN（提人及物）
|
45.1
|
60.8
|
83.8
|
112.8
|
|
适用平衡钢丝绳直径/mm
|
28~38
|
32~43
|
40~51
|
45~65
|
|
配用提升钢丝绳直径/mm
|
21~23
|
22~28
|
27.5~32.5
|
31~40
|
|
主吊杆螺纹直径/mm
|
M42×3
|
M48×3
|
M56×4
|
M64×4
|
|
单向推力球轴承型号
|
8409
|
8410
|
8412
|
8413
|
|
质量/Kg
|
65
|
93
|
128
|
179
|
|
图号
|
B74-316.1-05P
|
B74-310.45-08P
|
B74-360.4-05P
|
B74-36.7-05P
|
2、XWY型基本参数
|
参数
|
XWY60(B)
|
XWY100(B)
|
XWY150(B)
|
XWY180(B)
|
|
设计破坏载荷/KN
|
600
|
1000
|
1500
|
1800
|
|
适用平衡钢丝绳直径/mm
|
28~38
|
40~51
|
50~65
|
55~65
|
|
配用提升钢丝绳直径/mm
|
19~28
|
28~35
|
35~45
|
50~65
|
|
单向推力球轴承型号
|
8317
|
8418
|
8420
|
8420
|
|
质量/Kg
|
156
|
270
|
397
|
427
|
|
图号
|
T85-384.6
|
T84-384.10
|
T87-384.15
|
T88-384.18
|
3、XWB型基本参数
|
参数
|
XWB60(B)
|
XWB100(B)
|
XWB150(B)
|
XWB200(B)
|
|
设计破坏载荷/KN
|
600
|
1000
|
1500
|
2000
|
|
适用扁尾绳/mm，宽×厚
|
≤113×19
|
≤155×26
|
≤177×28
|
≤196×31
|
|
质量/Kg
|
182
|
330
|
440
|
550
|
|
图号
|
T87-384.6B
|
T87-384.10B
|
T88-384.15B
|
T88-384.20B
|
|
|
|
